Таймеры - это периферийные устройства, которые могут использоваться для генерации сигналов различной частоты и длительности. Они могут генерировать различные сигналы с разной частотой и длительностью, которые могут использоваться для управления различными устройствами. Таймеры могут использоваться для реализации таймерных задержек, пульсирующей ширины модуляции (PWM), измерения времени, генерации звукового сигнала и т.д.
В микроконтроллерах STM32 существует несколько типов таймеров, включая обычные таймеры, таймеры с захватом, таймеры сравнения и таймеры общего назначения.
Обычный таймер может использоваться для генерации сигналов с определенной частотой. Он имеет количество каналов, который может использоваться для управления различными устройствами.
Таймер с захватом может использоваться для измерения импульсных сигналов как по периоду, так и по длительности. Он сохраняет значение счетчика времени, когда происходит событие захвата.
Таймер сравнения может использоваться для генерации прерываний с определенной частотой или для генерации сигналов PWM. Он генерирует прерывание, когда значение счетчика времени достигает определенного предустановленного значения.
Общий таймер может использоваться для выполнения различных задач, таких как управление звуковым сигналом, двигателем или сенсорными данными. Он имеет несколько режимов работы, в которых может генерировать сигналы с разной частотой и длительностью.
Для работы с таймерами в микроконтроллере STM32 необходимо выполнить следующие шаги:
- Настройте таймер для работы в нужном режиме с помощью регистров настройки.
- Настройте частоту таймера, предделитель и период с помощью соответствующих регистров.
- Настройте каналы таймера для управления устройствами.
- Обработайте события таймера с помощью прерываний или опроса.

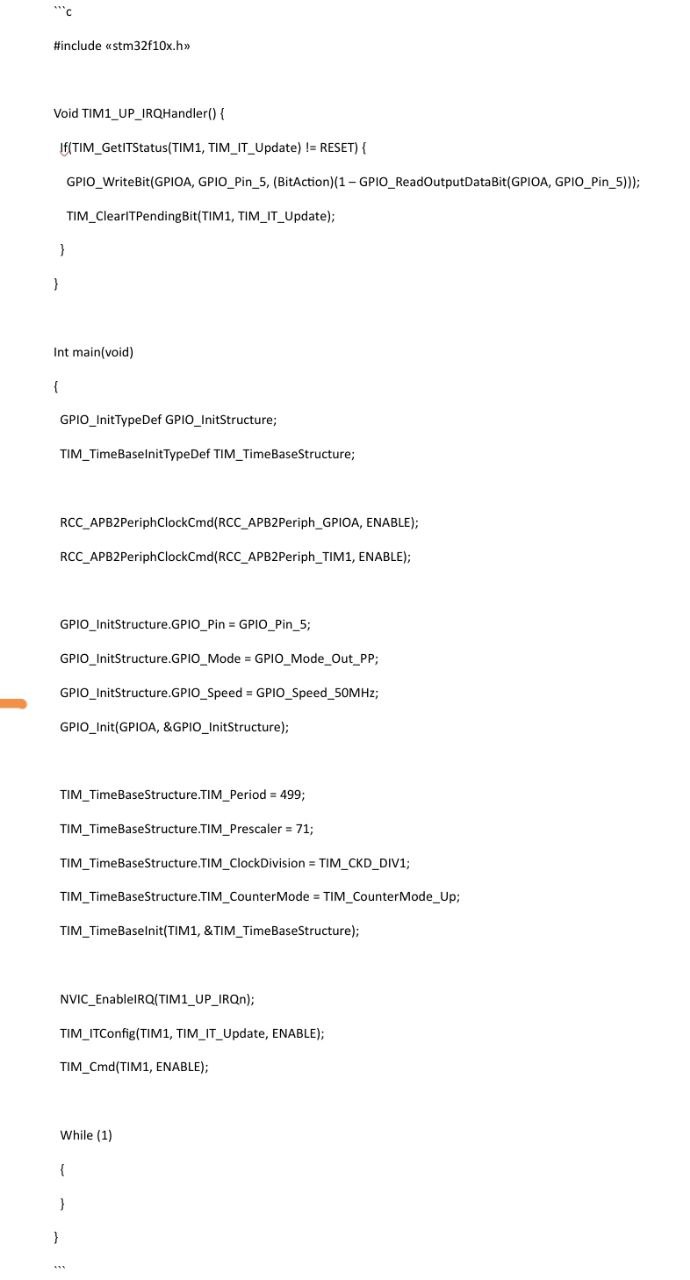

Пример кода на языке С для использования таймера в микроконтроллере STM32:
В данном примере настраивается таймер TIM1 на генерацию прерывания с частотой 1 кГц и управление светодиодом на порту GPIOA.5. Прерывание обрабатывается в функции TIM1_UP_IRQHandler(), которая меняет состояние светодиода с помощью функции GPIO_WriteBit(). Кроме того, в данном примере настраиваются тактирование GPIOA и TIM1, и устанавливается нужная частота таймера с помощью функций TIM_TimeBaseInit() и TIM_Cmd().
