ADC (Analog-to-Digital Converter) - это устройства, которые могут преобразовывать аналоговый сигнал в цифровой. Они используются для считывания сенсорных данных, таких как температура, освещенность или звук.

Принцип работы ADC заключается в оцифровке аналогового сигнала. Основные этапы работы ADC включают в себя:

• Настройка устройства: установка параметров АЦП таких как частота дискретизации, разрешение, диапазон входного сигнала и другие характеристики.
• Преобразование аналогового сигнала: ADC преобразует аналоговый сигнал в цифровой формат. Дискретизация происходит с заданной частотой дискретизации, которая зависит от частоты сигнала и выборки.
• Обработка цифровых данных: после получения цифровых данных, их могут обрабатывать другие цифровые устройства с помощью программного обеспечения для анализа и обработки данных.

Для выбора подходящего ADC необходимо учитывать множество параметров, таких как частота сигнала, разрешение, точность, динамический диапазон, мощность и другие характеристики. ADC могут быть реализованы как в виде отдельного устройства, так и встроенными в микроконтроллеры или другие полупроводниковые устройства.

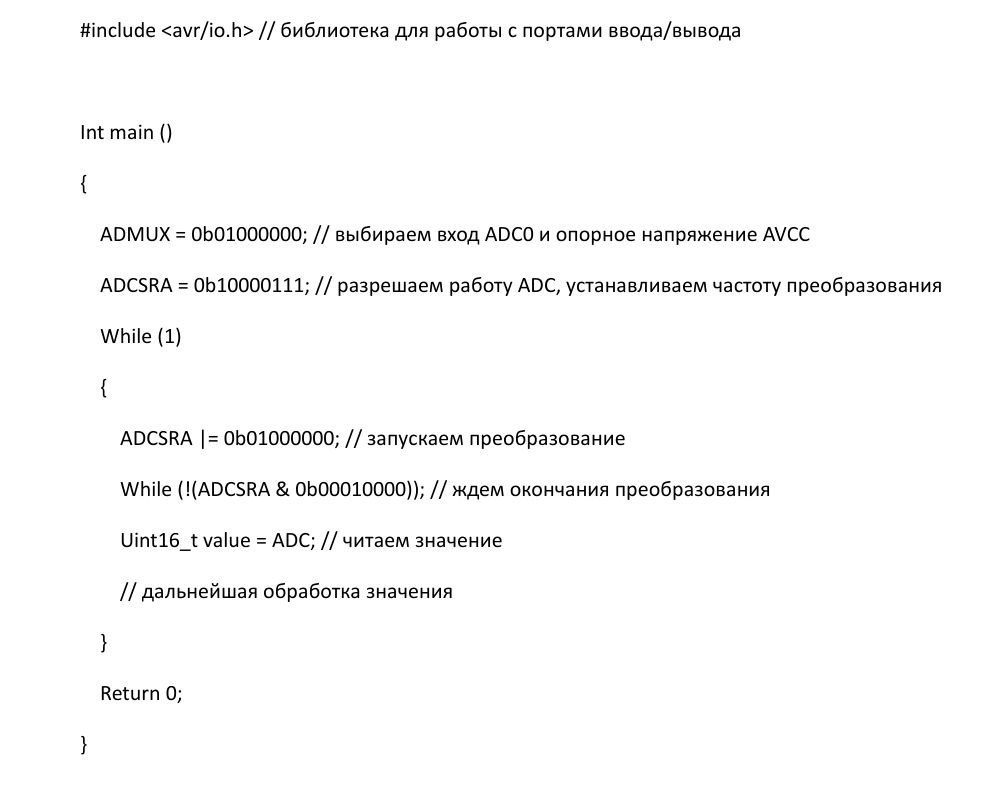

Пример кода на языке С:

В данном примере происходит выбор входного канала (ADC0) и опорного напряжения (AVCC), а затем с помощью регистров ADCSRA и ADC читается текущее значение на этом канале. Также в цикле можно добавить обработку полученного значения, например, вывод на дисплей или передачу по интерфейсу связи.

В целом, использование ADC может значительно улучшить производительность системы, обеспечивая точное и надежное оцифрование аналогового сигнала. Например, применение ADC может быть полезным в анализе звуковых колебаний, обработке сигналов от датчиков и в многих других приложениях.
